Poliwęglan komorowy

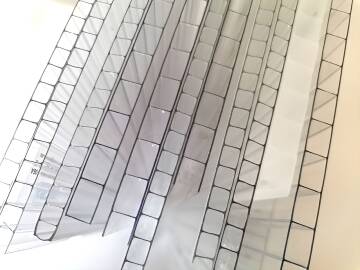

Poliwęglan komorowy to lekka, sztywna płyta z poliwęglanu (PC) wytłaczana z wewnętrzną strukturą komorową — równoległe, podłużne kanaliki biegnące wzdłuż arkusza, podzielone żebrami nośnymi. Taka konstrukcja łączy bardzo wysoką wytrzymałość mechaniczną i przepuszczalność światła z doskonałą izolacją termiczną i akustyczną oraz niską masą — płyty są nawet 4-krotnie lżejsze od szkła o porównywalnej powierzchni. Komory wewnętrzne tworzą poduszkę powietrzną, która wyraźnie redukuje straty ciepła w porównaniu z poliwęglanem litym czy szkłem pojedynczym, dlatego poliwęglan komorowy uważa się za jeden z najbardziej uniwersalnych materiałów dla architektury i konstruktorów — zwłaszcza tam, gdzie potrzebne jest połączenie transparentności z izolacją.

Poliwęglan komorowy ma jeden z najszerszych zakresów zastosowań w branży budowlanej, przemysłowej i architektonicznej. Klasyczne aplikacje to świetliki dachowe, sklepienia kolebkowe, dachy szedowe, przeszklenia hal przemysłowych i sportowych, przeszklenia cieplarni i basenów, przejrzyste ekrany akustyczne wzdłuż autostrad i tras kolejowych. W budownictwie indywidualnym dominują tarasowe pokrycia dachowe, markizy, oranżerie, ogrody zimowe, zadaszenia wjazdów oraz wypełnienia balustrad balkonów i klatek schodowych. Wykorzystuje się go również do renowacji i wymiany przeszkleń starych zadaszeń — gdzie liczy się niska masa, bezpieczeństwo (brak ostrych odprysków przy stłuczeniu) oraz znaczna poprawa parametrów izolacyjnych.

W ofercie standardowej dostępne są grubości od 4 do 32 mm, a wartość współczynnika przenikania ciepła K zależy zarówno od grubości, jak i od struktury komór wewnętrznych. Cienkie płyty 4 i 4,5 mm mają K na poziomie 3,9–4,0 W/(m²·K) i wagę 0,80–1,0 kg/m² — wybierane do lekkich osłon i przeszkleń niewymagających izolacji. Grubsze warianty: 8–10 mm — K 2,5–3,3 W/(m²·K); 16 mm — K 1,7–2,8 W/(m²·K) (zależnie od struktury komór); 20 mm — K 1,55–1,9 W/(m²·K); 25 mm — K 1,45–1,7 W/(m²·K); a najgrubszy 32 mm uzyskuje K nawet 1,3 W/(m²·K) przy wadze 3,7–3,8 kg/m². Im grubsza płyta i bardziej rozbudowana struktura komór (wielokomorowa, X-Lite, klatkowa), tym lepsza izolacja cieplna — przy doborze warto kierować się tabelą powyżej, w której każda struktura przekroju ma podaną odpowiadającą wartość K.

Płyty z poliwęglanu komorowego można gnąć na zimno, tworząc łuki o promieniach stosownych do grubości materiału — to fundamentalna zaleta umożliwiająca budowę zadaszeń łukowych, tuneli i sklepień kolebkowych bez konieczności obróbki termicznej. Minimalne promienie gięcia na zimno wynoszą: dla płyty 8 mm — 140 cm, dla 10 mm — 175 cm, dla 16 mm — 300 cm. Mniejszy promień niż minimalny grozi mikropęknięciami komór wewnętrznych i utratą szczelności, dlatego przy projektowaniu konstrukcji łukowych z grubszych płyt warto już na etapie projektu zarezerwować odpowiednio dużą krzywiznę. Przy bardzo ciasnych promieniach (mniejszych niż minimum) stosuje się gięcie na gorąco lub elementy gotowe.

Poliwęglan komorowy można montować zarówno w typowych ramach okiennych (drewnianych lub metalowych) z użyciem taśm i nietwardniejących materiałów szklarskich, jak i w dedykowanych profilach aluminiowych (profile typu F, profile łączące Alp-6066 i Alp-6067). Bardzo ważne jest, aby system uszczelniający zapewniał możliwość ruchu płyty — poliwęglan ma znaczną rozszerzalność termiczną (około 0,065 mm/m/°C) i w cyklu rocznym pracuje o kilkanaście milimetrów na każdy metr płyty. Pod łbem wkrętu zaleca się stosowanie poliwęglanowych podkładek grzybkowych z filtrem UV — mają ten sam współczynnik rozszerzalności co płyta, dzięki czemu nie generują naprężeń i nie powodują pęknięcia w punkcie mocowania. Krawędzie boczne każdej płyty należy zamknąć — od strony górnej taśmą pełną (chroni komory przed wodą, kurzem i owadami), a od strony dolnej taśmą paroprzepuszczalną (umożliwia odprowadzenie kondensatu). Komory powinny być zorientowane pionowo zgodnie z kierunkiem spadku dachu, aby zapewnić prawidłowy odpływ kondensatu.
